Distinzione tra teste di saldatura circolare a motoria e doppio-motore

La differenziazione tra teste di saldatura a circole singolo e a doppio motore è indipendente dal prodotto. Invece, dipende dall'idoneità del prodotto del cliente.

Tipi di macchine in pizzo
Le macchine in pizzo sono disponibili nei modelli AH60, AH100 e AH200, con opzioni manuali e pneumatiche.

Tipo manuale: la regolazione della posizione verticale dello stampo e il contatto della testa di saldatura è controllata ruotando la ruota superiore.
Tipo pneumatico: la regolazione della pressione dello stampo è controllata da un cilindro che regola il movimento su e giù e la pressione applicata. Questo tipo è più adatto a frequenti cambi di stampo o applicazioni in cui lo stampo e la ruota posteriore richiedono regolazioni a pressione intermittente, come in abbigliamento protettivo, sacchetti di carbonio e sacchetti intrecciati. È anche utile per i prodotti che richiedono cuciture intermittenti con spazi vuoti in mezzo.

Macchine in pizzo a doppia motore a motori a doppio motore
Le macchine in pizzo sono disponibili anche in configurazioni single-motori e a doppio motore nei modelli AH60 e Macchina in pizzo ad ultrasuoni semi-automatico AH100 .
Configurazione a motore singolo: un singolo motore guida la ruota modellata, mentre la testa di saldatura rimane stazionaria. Di conseguenza, l'area di contatto tra lo stampo e la testa di saldatura rimane fissata in una posizione, portando all'usura localizzata. Nel tempo, l'area usurata richiede una regolazione manuale della posizione della testa di saldatura. Poiché la testa di saldatura ha un diametro di 70 mm, tutte le posizioni su di essa possono essere regolate. L'usura della superficie di contatto è limitata a un singolo punto, quindi quando si riposiziona la testa di saldatura, una semplice regolazione del livellamento manuale è sufficiente senza richiedere un'elevata precisione.

Configurazione a doppio motore: in questa configurazione, il motore superiore guida la rotazione dello stampo, mentre il motore inferiore guida contemporaneamente la rotazione della testa di saldatura. Ciò si traduce anche in usura circolare sulla testa di saldatura, eliminando la necessità di rotazione manuale. Tuttavia, dopo l'uso prolungato, quando l'usura raggiunge un certo livello, la testa di saldatura deve essere rimossa e sostituita o lucidata in superficie. Poiché le teste di saldatura a doppio motore richiedono un alto grado di precisione superficiale, una volta che sono disallineate, la regolazione manuale diventa difficile. Sono necessari strumenti specializzati per una calibrazione precisa, poiché la sola regolazione manuale è insufficiente.

Macchina per pizzo a motore singolo manuale

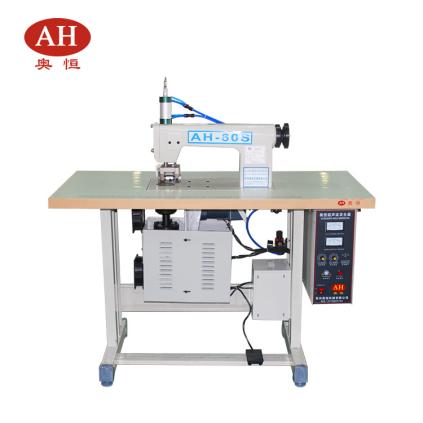

Macchina pizzo singolo pneumatico

Doppio motore pneumatico Macchina da taglio in pizzo

La differenza tra motore singolo e doppio motore

L'immagine sopra mostra un singolo motore: un singolo motore è un motore che guida la ruota dei fiori per ruotare e la testa di saldatura è fissa e non ruota. In questo modo, la superficie di contatto tra lo stampo e la testa di saldatura è fissata in una posizione e si consuma nel tempo. La posizione usurata deve essere ruotata manualmente. La nostra testa di saldatura con un diametro di 70 mm può essere ruotata in tutte le posizioni.

L'immagine sopra mostra un doppio motore: oltre al motore superiore che guida lo stampo per ruotare, il motore inferiore guida anche la testa di saldatura sotto per ruotare. Cioè, l'usura della testa di saldatura è un cerchio di usura, e non è necessario ruotare manualmente la testa di saldatura, quindi si dice che sia un doppio motore.

Distinzione manuale e pneumatica

Questo è manuale: il manuale è regolare il contatto tra gli stampi superiori e inferiori e la testa di saldatura ruotando la ruota della mano superiore.

Questo è pneumatico: pneumatico significa che la pressione dello stampo viene regolata dal cilindro per controllare su e giù la pressione. Questo è più adatto a frequenti cambi di stampo.
RICORDO CALDO: non importa quale macchina scegli, l'effetto del prodotto è lo stesso
