La saldatura ad ultrasuoni è un processo di giunzione che utilizza vibrazioni acustiche ad alta frequenza per creare calore nell'interfaccia tra due parti. La vibrazione viene applicata localmente, sotto pressione, e i materiali si fondono senza la fusione in massa che avviene nella saldatura convenzionale. Si tratta di un metodo pratico per materiali termoplastici, tessuti non tessuti, pellicole e alcuni metalli, ed è diventato familiare sulle linee di produzione dove contano legami puliti, veloci e ripetibili. Alla Changzhou Aoheng Machinery, la saldatura a ultrasuoni non è un argomento astratto; è il principio alla base delle macchine che costruiamo per i produttori di prodotti tessili, non tessuti, di prodotti usa e getta e di parti in plastica. La parte utile è capire di cosa ha bisogno il processo dal materiale, dall'attrezzatura e dalla configurazione, quindi una buona saldatura è ripetibile e non accidentale.
Un sistema di saldatura a ultrasuoni ha uno stack semplice: un alimentatore, un trasduttore, un booster, un sonotrodo o un corno e un'incudine o un dispositivo. Il trasduttore converte l'energia elettrica in vibrazione meccanica, il booster regola l'ampiezza e il corno trasmette quella vibrazione al pezzo in lavorazione. L'incudine sostiene la parte e modella il punto di contatto. Un ciclo tipico si svolge attraverso sei fasi:
Frequenza, ampiezza, forza, tempo di saldatura e tempo di mantenimento sono i parametri principali. Un sistema da 20 kHz è comune per le parti in plastica robuste, mentre da 30 a 40 kHz viene spesso scelto per lavori più fini. Un'ampiezza maggiore non è automaticamente migliore; troppo può segnare la superficie, danneggiare le fibre o rompere parti fragili. Il tempo di tenuta è importante quanto il tempo di saldatura perché il giunto deve raffreddarsi sotto pressione prima che il corno si ritiri. Per la giunzione a punti e i piccoli assemblaggi in plastica, un'unità dedicata montata su banco può semplificare notevolmente l'impostazione e la ripetibilità e la saldatrice a punti a ultrasuoni AH50Q è un esempio pratico di tale approccio.
Saldatrice a punti ad ultrasuoni AH-50Q per assemblaggio tessile Saldatrice a punti da banco per borse in tessuto non tessuto, elastici per maschere e assemblaggi in plastica, con controllo a pedale e stampi per modelli per giunzioni ripetibili. Visualizza il prodotto → Il comportamento del materiale decide se la saldatura a ultrasuoni è una buona soluzione. I materiali termoplastici amorfi generalmente trasmettono bene le vibrazioni; le resine semicristalline possono saldarsi ma solitamente necessitano di finestre di processo più strette. I non tessuti e le pellicole si legano attraverso fibre localizzate o fusione superficiale, mentre i metalli sottili si uniscono attraverso la deformazione allo stato solido anziché la fusione. La tabella seguente fornisce un punto di partenza pratico, ma i risultati esatti dipendono dal grado, dallo spessore, dagli additivi e dall'attrezzatura.
| Gruppo materiale | Esempi tipici | Cosa guardare |
|---|---|---|
| Termoplastici | ABS, PP, PE, PC, acrilico, nylon | Le resine amorfe sono spesso più tolleranti rispetto alle resine semicristalline; l'umidità e i riempitivi sono importanti. |
| Non tessuti e film | Miscele di PP, PE e PET | Il legame dipende dalla fusione locale delle fibre; il motivo del corno e dell'incudine influisce sulla mano e sull'aspetto. |
| Imballaggio | Cartone rivestito, laminati in fogli, pellicole polimeriche | La contaminazione superficiale è il nemico; la pressione di tenuta e la permanenza devono essere coerenti. |
| Metalli | Alluminio, rame, lamine sottili | La giunzione a stato solido richiede superfici pulite, prive di ossidi e un supporto rigido. |
| Combinazioni dissimili | Coppie in plastica compatibili | Punti di fusione e dilatazione termica non corrispondenti richiedono prove congiunte prima della produzione. |
Se non sei sicuro che una resina o un laminato si salderanno in modo pulito, inizia con un piccolo campione e ispeziona il giunto sotto carico. Manteniamo una serie più lunga di note sulla compatibilità dei materiali nella nostra libreria tecnica per i team che necessitano di un punto di partenza più profondo.
Gli utensili sono il punto in cui molti progetti di saldatura a ultrasuoni riescono o falliscono. Un corno progettato per un giunto potrebbe essere sbagliato per un altro e un dispositivo che si flette sottrarrà energia alla saldatura. Anche la progettazione congiunta è importante. Un direttore di energia concentra le vibrazioni sulla linea di contatto iniziale, un giunto a taglio fornisce un adattamento con interferenza per assemblaggi sigillati più resistenti e i layout maschio-femmina aiutano ad allineare le parti. Per i tessuti e i non tessuti, la superficie del corno e il modello dell'incudine controllano l'aspetto del legame, la morbidezza e la qualità dei bordi. Un corno usurato o un'incudine mal supportata possono produrre legami incoerenti anche quando le impostazioni della macchina sembrano corrette.
Per i lavori tessili e non tessuti, il profilo del corno e il motivo dell'incudine spesso determinano se il legame risulta morbido, piatto o decorativo. I nostri trombe di saldatura ottimizzate per il settore tessile sono costruiti tenendo presente questo equilibrio e sono uno dei motivi più silenziosi per cui una linea di produzione rimane coerente.

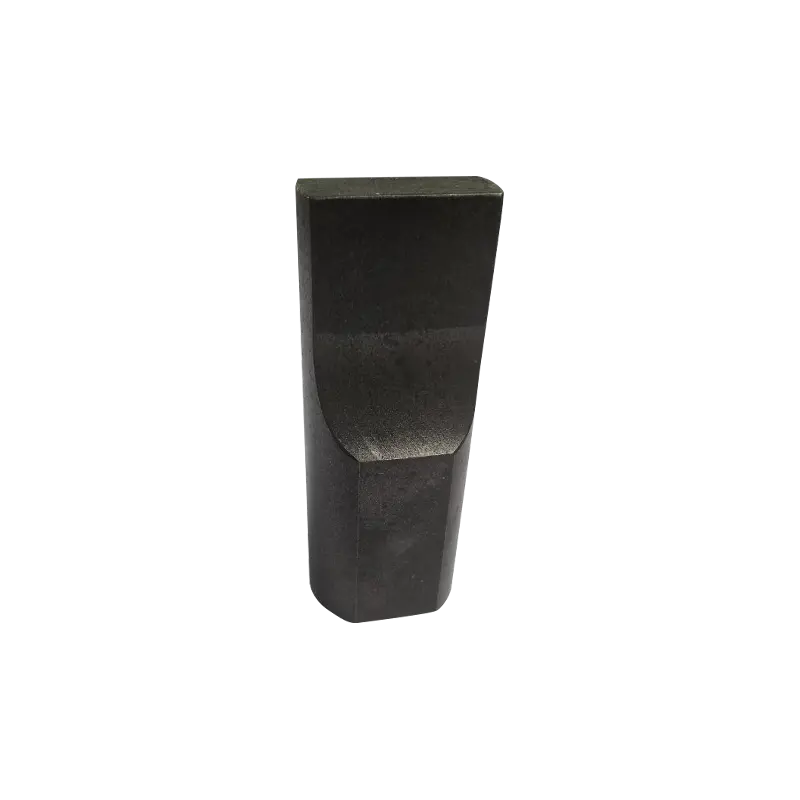

Avvisatori per saldatura a ultrasuoni AH ottimizzati per tessuti Accessorio a tromba ad ultrasuoni per la saldatura o il taglio dei tessuti, offerto in molteplici ampiezze e frequenze per supportare un trasferimento di energia coerente nella lavorazione del tessuto non tessuto e dei tessuti. Visualizza il prodotto → Prima di cambiare la macchina, controlla le basi. La maggior parte dei problemi di saldatura non sono misteriosi; sono un dispositivo allentato, una superficie sporca o un parametro che è andato alla deriva.
La saldatura a ultrasuoni si presenta ovunque il calore, gli adesivi o i punti di sutura siano scomodi. Nei tessuti e nei non tessuti viene utilizzato per effetti di pizzo, orlatura, trapuntatura, taglio e sigillatura e incollaggio di compositi. Nei prodotti usa e getta unisce copriscarpe, cuffie, federe, guanti e assorbenti senza filo da cucire. I team di imballaggio lo utilizzano per sigilli e giunti a prova di manomissione, mentre i produttori automobilistici ed elettronici lo utilizzano per piccoli assemblaggi in plastica e terminazioni di cavi. La produzione medica fa affidamento su di essa quando conta un legame pulito e ripetibile.
Nella nostra gamma di prodotti, gli stessi principi si ritrovano nelle macchine per pizzi ad ultrasuoni, nelle macchine per quilting, nelle macchine da taglio e taglio trasversale, nelle macchine per prodotti usa e getta e nelle unità di saldatura dedicate. Il nostro gamma di saldatrici ad ultrasuoni copre i formati di saldatura manuale, a punti, con abbottonatura e su plastica, quindi il giusto punto di partenza dipende dal giunto piuttosto che da un singolo tipo di macchina. Per riparazioni sul campo, campionature o brevi tirature, una saldatrice a ultrasuoni portatile come l'AH30 offre un utile ponte tra il banco e la linea di produzione.
Saldatrice a punti a ultrasuoni portatile AH-30 per campo e brevi tirature Saldatrice a ultrasuoni portatile da 28/35 kHz per la giunzione a punti di plastiche sottili, non tessuti e fili, adatta per riparazioni, campionature e brevi cicli di produzione. Visualizza il prodotto → La saldatura a ultrasuoni è generalmente pulita, ma non è esente da rischi. Le vibrazioni ad alta frequenza possono influire sull'udito nel tempo, quindi vale la pena prendere sul serio le custodie e le protezioni per l'udito. Tenere le mani lontane dal clacson e dall'incudine durante il ciclismo, utilizzare procedure di blocco durante il cambio degli utensili e fornire ventilazione o aspirazione dei fumi quando si lavora con materie plastiche che rilasciano sostanze volatili. Dal punto di vista della manutenzione, controllare regolarmente l'usura della tromba, il raffreddamento del trasduttore, le condizioni dei cavi e l'allineamento delle apparecchiature. Un passo falso comune è la ricerca di maggiore potenza quando il vero problema è un corno usurato, un dispositivo flessibile o dimensioni delle parti incoerenti. Un altro presuppone che una saldatura che abbia un bell'aspetto resisterà sotto carico; un semplice controllo di estrazione o rimozione rileva più problemi di un'ispezione visiva.
La scelta dell'attrezzatura inizia dal materiale e dal giunto, non dalla pagina del catalogo. Chiedi di cosa sono fatte le parti, quanto sono spesse, quanta area di saldatura è coinvolta e quale tempo di ciclo richiede la linea. Considera poi il livello di automazione: un'unità portatile può essere sufficiente per riparazioni e lavori a basso volume, mentre una macchina basata su attrezzature con forza, tempo e tenuta controllati è migliore per l'uniformità della produzione. Anche il supporto degli strumenti è importante, perché le trombe e gli impianti non sono universali. Presso Changzhou Aoheng Machinery costruiamo apparecchiature a ultrasuoni per applicazioni tessili, non tessute, prodotti usa e getta e plastica e abbiamo fornito clienti in più di trenta paesi. Questa esperienza è utile quando una macchina standard necessita di un corno personalizzato, di un'incudine diversa o di un dispositivo su misura per una parte dalla forma scomoda.
Se stai pesando un nuovo processo ad ultrasuoni, il passo successivo più affidabile è una prova campione con il materiale reale e la geometria del giunto. Forniteci il pezzo, la modalità di guasto e l'obiettivo di produzione e possiamo aiutarvi a restringere il formato della macchina, gli utensili e la finestra del processo. La saldatura a ultrasuoni premia la preparazione e una configurazione calma e ben supportata di solito batte un lungo elenco di funzionalità della macchina.
