An macchina trapuntatrice automatica ad ultrasuoni è un sistema di lavorazione tessile industriale che unisce e modella più strati di tessuto - in genere un tessuto frontale, un materiale di riempimento come un'ovatta o un'ovatta di poliestere e uno strato di supporto - utilizzando vibrazioni ultrasoniche ad alta frequenza anziché le tradizionali cuciture con ago e filo. La tecnologia sostituisce la cucitura meccanica con un sistema di erogazione di energia acustica controllato con precisione che genera calore di attrito localizzato sull’interfaccia del tessuto, sciogliendo e fondendo insieme strati di fibre sintetiche in punti definiti o lungo motivi continui per creare la struttura trapuntata. Il risultato è un assemblaggio tessile con motivi incollati in modo permanente, visivamente e funzionalmente equivalente a una trapunta cucita tradizionalmente ma prodotto a velocità notevolmente più elevate, senza consumo di filo, senza tempi di inattività per rottura dell'ago e senza increspature delle cuciture o problemi di gestione della tensione del filo.
La designazione "automatica" si riferisce all'integrazione del controllo computerizzato del modello, dei sistemi di alimentazione del tessuto servoassistiti e del monitoraggio automatizzato del processo che consente alle moderne macchine per trapuntatura a ultrasuoni di eseguire modelli di trapuntatura complessi e multi-elemento su ampie larghezze di tessuto con un intervento minimo dell'operatore. Le moderne macchine per trapuntatura a ultrasuoni automatiche sono in grado di produrre pannelli trapuntati finiti a velocità comprese tra 20 e 80 metri al minuto a seconda della complessità del modello, del tipo di tessuto e dei parametri ultrasonici: velocità di produzione che sarebbero impossibili da ottenere con le tradizionali macchine per trapuntatura multi-ago che eseguono la stessa densità del modello.
Comprendere come funziona una macchina trapuntatrice automatica ad ultrasuoni richiede una chiara comprensione del meccanismo fisico mediante il quale l'energia ultrasonica lega gli strati tessili sintetici, un processo fondamentalmente diverso da qualsiasi metodo di fissaggio meccanico o di incollaggio adesivo. Il meccanismo di legame è il riscaldamento per attrito intermolecolare, guidato dalla rapida deformazione ciclica delle molecole polimeriche sotto l'influenza di un campo acustico ad alta frequenza.
Quando un corno ultrasonico vibrante, che oscilla a frequenze di 20 kHz, 35 kHz o 40 kHz a seconda del design della macchina, viene premuto contro una pila di strati di tessuto sintetico a una pressione di contatto definita, l'energia acustica si propaga attraverso il materiale sotto forma di onde di stress di compressione e taglio. Alle interfacce tra gli strati di tessuto e all'interno della struttura fibrosa del tessuto stesso, la rapida deformazione meccanica ciclica fa sì che i segmenti della catena polimerica si muovano l'uno contro l'altro a velocità troppo elevate perché il rilassamento viscoso del materiale possa adattarsi. Questo attrito interno converte l'energia meccanica in energia termica con straordinaria precisione spaziale: il riscaldamento avviene esattamente nelle interfacce del materiale e nei punti di contatto delle fibre dove si concentra lo stress acustico, anziché essere applicato esternamente e condotto verso l'interno come nei processi di riscaldamento convenzionali.
L’aumento di temperatura localizzato nella zona di incollaggio raggiunge e supera il punto di fusione dei polimeri delle fibre sintetiche – tipicamente 255–265°C per il poliestere – entro pochi millisecondi dal contatto con il corno. Il polimero fuso scorre sotto la pressione di contatto applicata, mescolandosi attraverso l'interfaccia dello strato e riempiendo gli spazi interstiziali tra le fibre degli strati adiacenti. Quando l'energia ultrasonica viene rimossa e il materiale si raffredda - un processo che richiede solo una frazione di secondo sotto la continua pressione di contatto del corno - il polimero misto si solidifica in un legame monolitico, covalentemente continuo che in molti casi è strutturalmente più forte della fibra circostante non fusa. Questo è il meccanismo di unione che produce il caratteristico aspetto in rilievo e in rilievo dei motivi trapuntati a ultrasuoni: le zone di unione compresse e fuse sono leggermente più sottili e più dense del tessuto circostante, creando un rilievo strutturato che definisce il motivo di trapuntatura.
Una macchina trapuntatrice a ultrasuoni completa e automatica integra diversi sottosistemi distinti che devono funzionare in preciso coordinamento per produrre un risultato trapuntato coerente e di alta qualità. Comprendere la funzione di ciascun componente è essenziale per gli operatori, i tecnici della manutenzione e gli specialisti degli approvvigionamenti che valutano le specifiche della macchina.
Il generatore di ultrasuoni, chiamato anche alimentatore o convertitore, è il cuore elettrico del sistema. Richiede l'alimentazione CA di rete standard (tipicamente 220 V o 380 V a 50/60 Hz) e la converte in un segnale elettrico CA ad alta frequenza alla frequenza operativa del sistema a ultrasuoni, più comunemente 20 kHz per applicazioni tessili pesanti o 35–40 kHz per lavori di incollaggio più fini e ad alta risoluzione. I moderni generatori digitali utilizzano circuiti di controllo PLL (phase-locked loop) per tracciare e mantenere continuamente la risonanza con il gruppo trasduttore-amplificatore-tromba mentre cambia temperatura durante il funzionamento, garantendo un'erogazione di energia stabile indipendentemente dalle variazioni di carico. La potenza in uscita del generatore per le applicazioni di quilting varia tipicamente da 500 W a 3.000 W per testa di incollaggio, con macchine multitesta che trasportano più generatori che funzionano in parallelo sincronizzato.
Il trasduttore converte il segnale elettrico ad alta frequenza proveniente dal generatore in vibrazione meccanica utilizzando l'effetto piezoelettrico. Contiene una pila di dischi ceramici piezoelettrici – tipicamente piombo zirconato titanato (PZT) – che si espandono e si contraggono in risposta al campo elettrico alternato, generando oscillazioni meccaniche longitudinali alla stessa frequenza dell'ingresso elettrico. Il trasduttore è realizzato con precisione per risuonare meccanicamente alla frequenza di progettazione, massimizzando l'efficienza di conversione dell'energia. L'ampiezza della vibrazione sulla superficie di uscita del trasduttore è generalmente pari a 5–10 micron, che viene amplificata dal booster e dall'avvisatore acustico ai livelli richiesti per un'efficace adesione dei tessuti.
Il booster è un componente acustico intermedio che amplifica o attenua l'ampiezza della vibrazione proveniente dal trasduttore prima che raggiunga la tromba. Diversi rapporti di booster (1:1, 1:1,5, 1:2) consentono di ottimizzare il sistema per diversi spessori di materiale e requisiti di forza di legame. Il corno, chiamato anche sonotrodo, è il componente che entra in contatto diretto con il tessuto e fornisce l'energia ultrasonica alla zona di incollaggio. La geometria della tromba è di fondamentale importanza: la sua forma deve essere progettata per risuonare alla frequenza del sistema fornendo allo stesso tempo un'ampiezza di vibrazione uniforme su tutta la sua superficie di lavoro. Per le applicazioni di trapuntatura, i corni sono tipicamente cilindrici con facce di lavoro modellate: il motivo in rilievo sulla faccia del corno definisce il motivo di trapuntatura trasferito sul tessuto, con caratteristiche in rilievo che concentrano l'energia ultrasonica nei punti di unione previsti.
Nei sistemi di trapuntatura rotanti a ultrasuoni – la configurazione utilizzata nella maggior parte delle macchine trapuntanti automatiche ad alta velocità – il tessuto passa continuamente tra il corno vibrante e un rullo metallico rotante chiamato incudine. L'incudine porta il motivo trapuntato in rilievo sulla sua superficie e ruota in sincronia con la velocità di avanzamento del tessuto. Lo spazio tra il corno e l'incudine determina la pressione di contatto applicata al tessuto nei punti di unione: il controllo preciso dello spazio, generalmente ottenuto tramite il posizionamento del corno servo-guidato, è fondamentale per una qualità di adesione costante. Uno spazio troppo piccolo produce una pressione insufficiente per la fusione e l'incollaggio completi; uno spazio eccessivo fa sì che il corno rimbalzi o che il tessuto scivoli, producendo legami irregolari o incompleti.

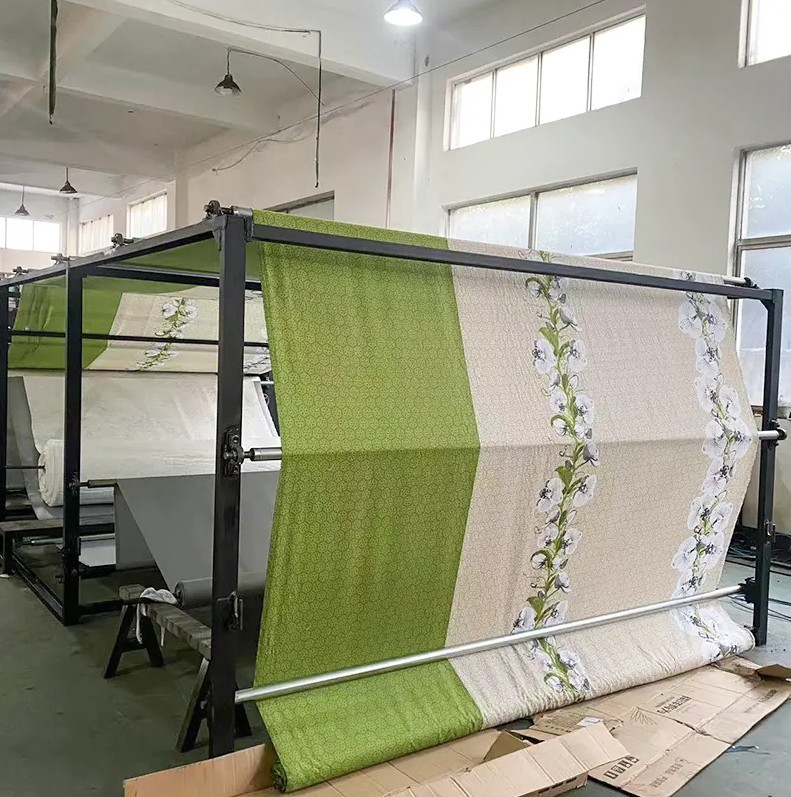

Il sistema automatico di movimentazione del tessuto alimenta il tessuto frontale, l'imbottitura e gli strati di supporto da rotoli di alimentazione separati, li allinea con precisione, mantiene una tensione controllata su tutta la larghezza di lavoro e trascina il composito accoppiato attraverso la macchina alla velocità programmata. I rulli pressori, le guide dei bordi e i ballerini di controllo della tensione servoassistiti assicurano che tutti gli strati entrino nella zona di unione con una registrazione perfetta senza grinze, distorsioni o variazioni di tensione, che potrebbero produrre disallineamenti del modello o difetti di unione nel prodotto finito.
La sequenza di produzione completa su una macchina trapuntatrice ad ultrasuoni automatica segue un flusso di processo definito dal caricamento della materia prima alla produzione del pannello trapuntato finito:
La capacità "automatica" delle moderne macchine per trapuntatura a ultrasuoni è realizzata attraverso sofisticati sistemi CNC (controllo numerico computerizzato) che governano ogni aspetto dell'esecuzione del modello, della velocità della macchina e della gestione dei parametri di processo. Nelle macchine che utilizzano configurazioni della testa di saldatura a letto piano o multiasse, a differenza dei sistemi a incudine rotante pura, la testa di saldatura è azionata da servomotori lungo la larghezza del tessuto mentre il tessuto avanza, eseguendo modelli programmati complessi con controllo di posizione a circuito chiuso con precisione di posizionamento di ±0,1 mm o migliore.
Le librerie di modelli archiviate nel controller della macchina consentono agli operatori di scegliere tra centinaia di disegni di trapuntatura preprogrammati, da semplici griglie a rombi a complessi motivi floreali, geometrici e loghi personalizzati, e di passare da un modello all'altro in pochi minuti caricando un nuovo programma invece di cambiare fisicamente l'attrezzatura. Per le macchine a incudine rotante, i cambi di modello richiedono la sostituzione fisica del rullo di incudine, ma il sistema di richiamo automatico dei parametri della macchina carica automaticamente le impostazioni corrette di velocità, pressione e potenza associate a ciascun modello di incudine, riducendo al minimo i tempi di configurazione e gli errori dell'operatore. L'integrazione di pannelli HMI (interfaccia uomo-macchina) touch-screen con visualizzazione intuitiva del modello consente agli operatori meno esperti di impostare e gestire la produzione in modo efficiente, mentre le funzioni di registrazione dei dati registrano continuamente i parametri di processo per scopi di tracciabilità della qualità e ottimizzazione del processo.
I vantaggi prestazionali e i limiti delle macchine trapuntanti automatiche a ultrasuoni diventano chiari se confrontati direttamente con le macchine trapuntanti multi-ago convenzionali nelle dimensioni più importanti per i produttori tessili industriali:
| Parametro | Trapuntatura ad ultrasuoni | Trapuntatura ad ago |
| Metodo di legame | Fusione ad ultrasuoni di fibre sintetiche | Cucitura meccanica con filo |
| Consumo di thread | Nessuno | Alto: costo elevato dei materiali di consumo |
| Velocità di produzione | 20–80 metri/min | 5–20 m/min tipico |
| Tempo di inattività per rottura dell'ago | Nessuno | Frequente e costoso |
| Materiali compatibili | Solo sintetico (poliestere, nylon, PP) | Tessuti naturali e sintetici |
| Flessibilità del modello | Alta con CNC; limitato dall'incudine in rotazione | Alta con pantografo multiago |
| Sigillatura dei bordi | Sì: i legami sigillano i bordi tagliati simultaneamente | No, è necessaria una finitura separata dei bordi |
| Resistenza all'acqua nei punti di legame | Eccellente: nessun foro di ago | Scarso: le perforazioni dell'ago consentono perdite |
Il meccanismo di legame ad ultrasuoni dipende interamente dal comportamento termoplastico dei polimeri sintetici: la capacità del materiale in fibra di sciogliersi, fluire e solidificarsi nuovamente in condizioni termiche e di pressione controllate. Questo requisito fondamentale definisce sia la forza della tecnologia di trapuntatura a ultrasuoni sia il suo limite principale: funziona esclusivamente con materiali sintetici termoplastici e non può unire fibre naturali come cotone, lana o seta che non si sciolgono ma invece si carbonizzano o si decompongono quando riscaldate.
I materiali pienamente compatibili con la trapuntatura ad ultrasuoni includono:
Per i prodotti che richiedono tessuti esterni in fibra naturale, come trapunte ricoperte di cotone o coprimaterassi con rivestimento in lana, è possibile utilizzare approcci ibridi in cui una tela sintetica o uno strato di supporto fornisce il mezzo legante termoplastico mentre il tessuto esterno in fibra naturale è trattenuto meccanicamente dalle zone di adesione compresse senza richiedere che le fibre esterne stesse si sciolgano. Questo approccio richiede un'attenta ottimizzazione del processo per ottenere una forza di adesione accettabile senza danneggiare la superficie della fibra naturale, ed è un'area di sviluppo attiva per i produttori che cercano di espandere la trapuntatura a ultrasuoni nei segmenti di biancheria da letto premium attualmente dominati dalla trapuntatura ad ago.
Le macchine trapuntate automatiche a ultrasuoni servono un'ampia e crescente gamma di settori di prodotti industriali, la cui adozione accelera man mano che i produttori riconoscono i vantaggi in termini di produttività, qualità e costi che la tecnologia offre rispetto alla cucitura convenzionale:
Il mantenimento di una macchina trapuntatrice ad ultrasuoni automatica in condizioni operative ottimali richiede attenzione alle specifiche modalità di usura e guasto dei componenti ad ultrasuoni, che differiscono fondamentalmente dai modelli di usura meccanica delle macchine trapuntanti ad aghi con cui molti ingegneri della manutenzione tessile hanno più familiarità.
L'avvisatore acustico a ultrasuoni è il componente più soggetto a usura del sistema. Il contatto ripetuto con il tessuto e le superfici dell'incudine provoca un'usura progressiva della faccia della tromba, che altera la distribuzione dell'ampiezza della vibrazione e alla fine degrada la qualità del legame e la definizione del modello. Le condizioni della superficie del corno devono essere ispezionate regolarmente (una volta a settimana negli ambienti ad alta produzione) e le corna devono essere rilavorate o sostituite quando l'usura del viso supera le specifiche di tolleranza del produttore. I corni in lega di titanio, sebbene più costosi delle alternative in alluminio, offrono una durata significativamente più lunga e sono il materiale preferito per le applicazioni di trapuntatura a produzione continua.
Il trasduttore piezoelettrico richiede un'ispezione periodica per individuare eventuali rotture della ceramica, una modalità di guasto causata da shock meccanico, torsione eccessiva del perno che collega il trasduttore al booster o funzionamento a frequenze di risonanza significativamente spostate rispetto a quelle di progetto a causa dell'usura accumulata o dei cambiamenti di temperatura. Il funzionamento del generatore in modalità controllata in ampiezza anziché in modalità controllata in potenza riduce lo stress del trasduttore mantenendo un'ampiezza di vibrazione costante indipendentemente dalla variazione del carico, prolungando la durata di servizio del trasduttore. La calibrazione del generatore e la verifica della frequenza di risonanza devono essere eseguite trimestralmente come parte di un programma strutturato di manutenzione preventiva per garantire che l'intero sistema continui a funzionare alla massima efficienza di conversione energetica per tutta la sua durata di servizio.
