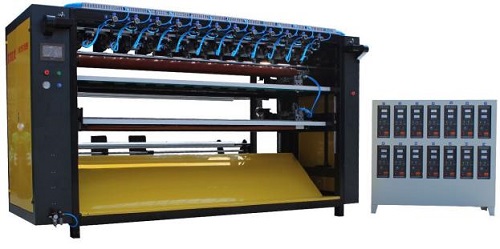

Macchina a fessura e taglio incrociata ad ultrasuoni per un'elaborazione efficiente del tessuto

La fessura ultrasonica e macchina a taglio incrociato Offre una soluzione integrata per il taglio tessile ad alta precisione. Progettata con l'automazione avanzata, questa attrezzatura combina la tecnologia ad ultrasuoni con il controllo del PLC centralizzato, semplificando l'intero processo di produzione dal disboscamento a fessura, taglio incrociato e output finale. Il suo layout efficiente e le opzioni personalizzabili lo rendono adatto a vari tipi di tessuto, in particolare quelli con elasticità o trame delicate.

Specifiche

Modello: AH-2200
Alimentazione: 380 V.
Potenza del generatore: unità multiple 800W × multipla
Frequenza di output: 20kHz
Velocità di lavoro: 1-20 metri/minuto
Larghezza della fessura: regolabile
Diametro di svolgimento massimo: 800mm
Cutding incrocia: singolo lama / multi-blade (motore a passo successivo da 8,5N)
Motori:

• Motore servo da 3,5 kW × 1

• 60N Motore Stepper × 1

• Motore di trasmissione da 2,2 kW con inverter × 1
  Sistema di azionamento: completamente automatico
  Peso della macchina: 1800–2500 kg
  Flusso di elaborazione: svolgimento → Flitta meccanica → Croce → Uscita

Caratteristiche chiave

1. Funzionamento automatizzato
   Sostituendo i metodi tradizionali di ago e thread, il sistema è completamente automatizzato con il controllo PLC centralizzato. Tutte le azioni sono completate in sequenza, riducendo il lavoro manuale e migliorando l'efficienza.

2. Svolgimento controllato dalla tensione
   L'albero di espansione dell'aria è controllato dalla tensione da un motore dedicato, che consente un'alimentazione di materiale stabile.

3. Correzione del bordo automatico
   Un sistema di correzione automatica garantisce un allineamento del materiale costante, riducendo i tassi di errore e migliorando la precisione di taglio mantenendo efficienti dal punto di vista energetico.

4. Meccanismo di taglio regolabile
   La macchina supporta il taglio verticale guidato dalla guida lineare e il taglio incrociato ad alta velocità stabile. I bordi del tessuto finito sono puliti e gratuiti, con opzioni di larghezza personalizzabili.

5. Opzioni lama personalizzabili
   Sulla base delle esigenze dei clienti, il taglio incrociato a lama singola può essere configurata per migliorare l'efficienza per i prodotti di dimensioni più grandi.

Configurazione a due pale contro tre pale

Sistema a due pale
L'impostazione a due pale comprende un mobile elettrico, unità principale di fessura e taglio incrociato e un'impronta compatta. Il tessuto viene alimentato dalla parte superiore, spostandosi direttamente dai rulli superiori alle pale verticali sopra la sezione incrociata. Questo percorso di processo più breve è ideale per i materiali elastici, in quanto riduce al minimo lo stretch e la distorsione.

Ogni lama a taglio incrociato è montato in modo indipendente, facilitando la regolazione o la rimuovere in base ai requisiti di dimensione del prodotto. La distanza tra le lame superiori e inferiori può essere regolata fino a 800 mm. Il rullo di serraggio della rotazione inversa aiuta i materiali a cadere in modo pulito senza catturare i rulli.

Sistema a tre pale
Questa versione non presenta un mobile elettrico esterno e richiede un'area di installazione più ampia. Il tessuto viene alimentato dal basso e la sezione Slitting funziona come unità indipendente. Ogni set di lama ad ultrasuoni corrisponde verticalmente, semplificando l'allineamento e la regolazione delle dimensioni.

Dopo aver tagliato, una barra mobile trasmette i segnali per attivare il taglio incrociato. Le lame incrociate sono allineate su un pannello condiviso, con la corsa di ogni coltello limitata dal design. Mentre le lame non utilizzate possono essere rimosse, il funzionamento della piastra di base rimane unificato. L'uso di meno lame può introdurre lievi squilibri, quindi i sistemi a due pale sono preferiti per dimensioni di prodotti più grandi.

Considerazioni strutturali

Le lame verticali nella versione a tre pale non si consigliano di essere posizionate sopra la sezione di taglio incrociato. Ciò aumenterebbe in modo significativo l'altezza della macchina, influenzando la stabilità, la facilità di manutenzione e la logistica, specialmente per le installazioni sui piani superiori o attraverso punti di accesso stretti.

Range di dimensioni di taglio

• Dimensione minima di taglio incrociata: 20 × 20 cm

• Dimensione minima di taglio: 15 × 15 cm

La versione a quattro pale segue lo stesso principio di lavoro della pala, con solo un'altezza complessiva leggermente aumentata.

Questa macchina a fessura e taglio incrociato ultrasonico offre risultati precisi, flessibilità personalizzabile e prestazioni stabili, rendendolo una soluzione affidabile per moderni ambienti di produzione tessile.
